当ATX电源工作后，可以为工控机提供+5V、+3.3V、+12V、 +5VSB、-5V和-12V等电压。那么，ATX电源是如何为电脑供电的呢？在为ATX电源接入市电后，ATX电源的第16脚(24针电源插头)输出个3~ 5V的高电平信号。 当用户按下电脑的电源开关后，电源开关给电脑主板发出一个触发信号。接着，开机电路中的南桥芯片或I/O芯片对触发信号进行处理后发出控制信号。然后，控制电路降低ATX电源的第16销(24销电力插头)的高电位，启动ATX
电源的主电源电路，输出ATX电源的动作电压，供给给工控机。

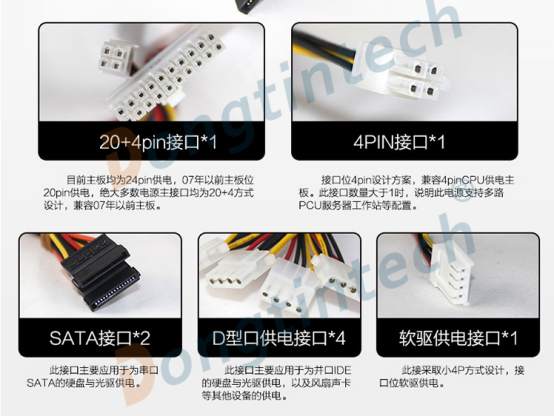

ATX电源为工控机中的设备提供了各种不同的供电接口，为各种设备供电如图所示。

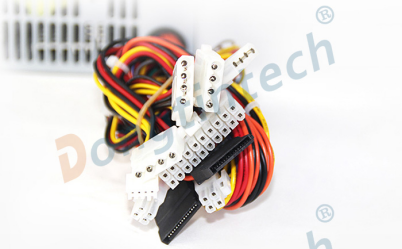

而且，ATX电源的各种供电输出接口都采用多种彩色的电线来表示不同的输出电压。
首先，我们从主板开始，聊一聊主板和内存电源电压要求。
工控机主板的状态就像地面的桥。CPU、图形卡、存储器和其他硬件的电源和数据交换必须通过主板完成。主板上连接有两个主接口，一个是CPU特有的电源接口，后面将描述。另一个是24针的主电源接口主板上安装的各种硬件为中心，是工控机上最大的电源接口。
CPU所需要的电源接口，一般是4pin或者8pin。在主板上的CPU，为了确保CPU的正常操作，不是从24针接口，而是通过专用的电源4针或8针接口，使其电源供电独立。
机械硬盘和固体硬盘使用的电源接口是SATA电源接口，但它们所需的电压完全不相同。3.5英寸的机械硬盘所要求的电压是+12V、+5V、+3.3V，+12V是对主控制电路的，而2.5英寸的硬盘是+5V和+3.3V，而后者是低功耗容易可满足，+5V的电压就可以了。
以上就是一些工控机主要供电设备所需要的电压。
