工控机主板的性能和稳定性影响着仪器仪表控制的精准性，进而影响整个系统的运行效能，新濠天地工控在该领域产品选型中，有着丰富经验，本文为大家介绍一个室内实验室环境下仪器仪表控制集成设备的选型解决方案。
一、客户诉求
产品类型：需要工控机主板，把主板嵌入在设备中，尺寸不要超过140*140
性能：10-12代主板，16G内存，功耗在60-100W
端口：4个485，网口1个，USB标准2个
电源：24V供电
二、应用场景

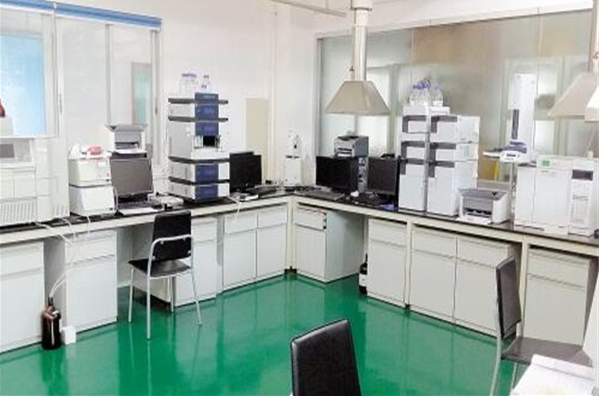

应用场景：室内实验室环境，一般都是专门的空调房，无振动
具体应用：做仪器仪表控制，做集成设备，即需要把单主板固定在设备中
三、新濠天地选型流程
�。ㄒ唬┭⌒凸丶崛�
1.单板尺寸不要超过140*140 ；
2.10-12代性能；
3.支持4个485以及供电需要。
�。ǘ┕丶胤治�
1.客户需要做集成设备，因此首先要满足尺寸需求，工控机主板一般分为5种类型：
①ATX板：305mmx244mm
②MICO-ATX板：244*244mm
③Mini-ITX板：177*177mm
④3.5寸板：146mm*102mm
⑤2.5寸板：63.5*63.5mm
2.按照以上主板尺寸，我们确认推荐3.5寸单主板，再锁定12代性能的主板
3.一般工控机主板上会带有2个可调串口，4个RS485串口也可通过多种方式如转接线实现
�。ㄈ┓桨溉啡�

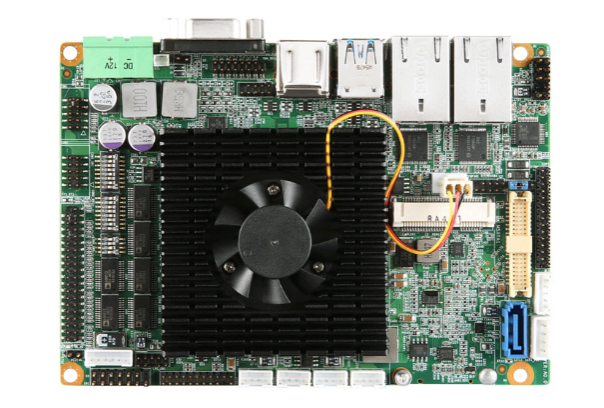

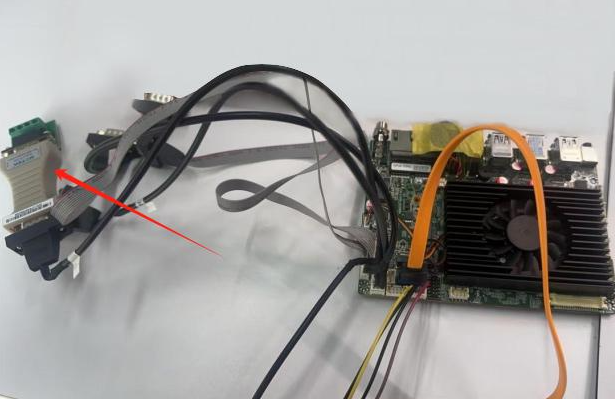

根据以上关键要素，新濠天地工程师为客户推荐了嵌入式工控机主板，配置：板载I5-1235U /16G内存/500G SSD/24V适配器，串口方面，用4个RS 232转接RS 485转接头，如下图所示：
�。ㄋ模┍秆》桨�

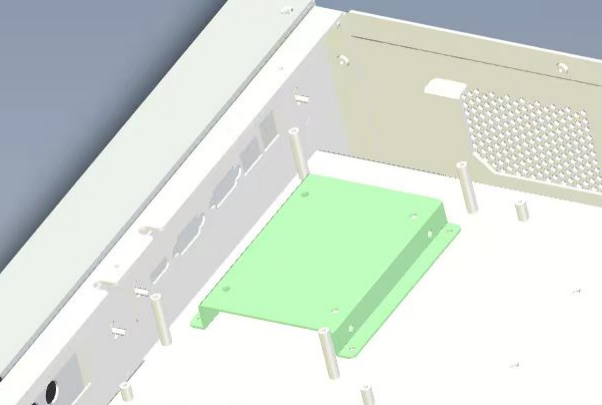

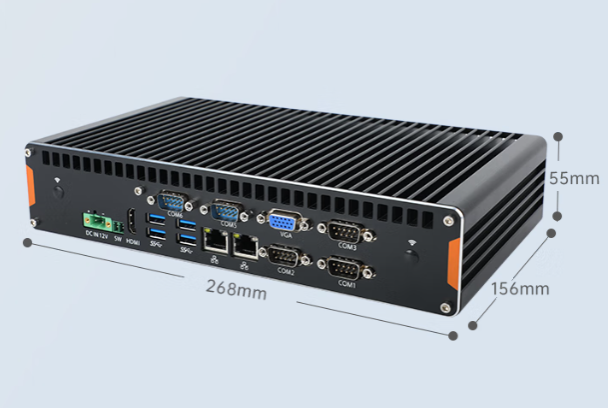

新濠天地工程师在与客户沟通协调过程中，发现客户还有为主板做外壳结构的需求，新濠天地可提供结构定制服务，同时，工程师也为客户推荐了一款嵌入式工控机整机产品【DTB-3092-1135】，配置：11代I5-1135G7，供客户备选。
�。ㄎ澹┓桨覆馐�
客户最终选取了3.5寸工控机主板+结构定制的方案，新濠天地提供样品供客户免费测试，在客户实际应用场景下进行模拟跑分，测试稳定性和性能，最终发现该产品满足客户需求，已进入测试环节。
四、结语
新濠天地工程师在工控机主板选型过程中，能精准提取客户的关键诉求、深入分析各类关键要素，并精心推荐合适方案，为客户需求提供支持，新濠天地将持续为市场提供更多工控解决方案，如有需求，欢迎致电新濠天地客服咨询。
