1、什么是船舶导航系统？
AC-20综合信息显示系统（Conning）是遨�？萍脊咀灾餮蟹⒌姆螴EC61924、IEC61162-1、IEC61162-450等相关国际标准的综合信息显示系统。系统将来自航行传感器和船舶系统的重要信息综合形成航行信息综述。船员在这里能观察到来自气象传感器、自动操舵仪、舵、推进器和推进模式等数据，使船员能快速了解本船信息，做出操作决策时提供有效帮助。作为综合概念的一部分，Conning也提供BNWAS接口。
系统重点显示船舶主要航行数据，包括船艏向、速度（对地、对水）、航向、水深、风速风向、流速流向、主机/推进器转速、舵角、航路点等；同时包含活动告警、历史告警的显示、处理和管理，实现与BNWAS的连接，可将未处理告警进行升级。在设备状态及告警管理处可确认BNWAS发送的告警。告警升级/延伸时间可设置。

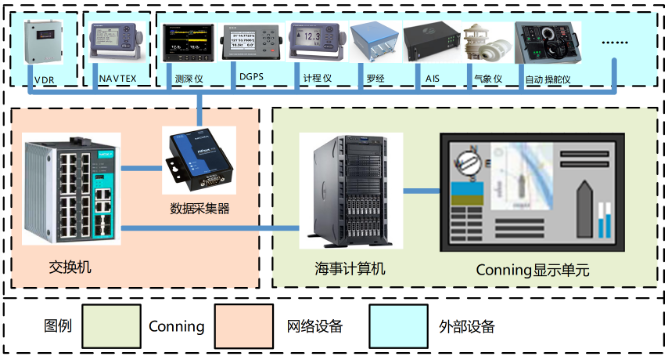

2、船舶导航系统架构
AC-20综合信息显示系统（Conning）主要是在操作台显示器上集中显示导航信息、航行状态和船舶参数指标等数据，主要由专用海事计算机和前端的显示单元组成。系统能够良好地集成支持IEC61162标准数据格式的罗经、计程仪、AIS等通导设备、传感器。
3、船舶导航系统工控机特点
船舶导航系统采用的这款工控机，主板用的是IntelQ370芯片组，可选英特尔酷睿8/9代i3/i5/i7CPU，支持4G/8G/16G/32G/64GDDR4内存，主板提供了6个SATA3.0接口，可选1T/2T机械硬盘，128G/256G/512G固态硬盘，存储容量大，能够满足船舶导航系统需要监测的大内存需求，综合来讲，是一款性能很高的机器。

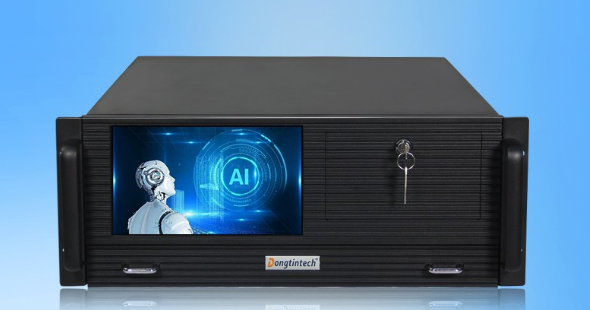

客户选择的这款4U工控一体机的扩展也非常丰富，它一共提供7个PCIE扩展槽，有三种扩展组合可提供给客户选择：
组合一：1个PCIE*16插槽，2个PCIE*1插槽，2个PCIE*4插槽，可扩展RTX2080GPU卡。
组合二：2个PCIE*8插槽，2个PCIE*1插槽，2个PCIE*4插槽，可支持12路视频拼接。
组合三：1个PCIE*8插槽，2个PCIE*1插槽，4个PCIE*4插槽，可支持20个POE+相机。
此款4U工控机扩展丰富的特点，也能满足客户在船舶导航系统各式的相关扩展需求。
4、船舶导航系统特点
(1)实时动态显示船舶主要航行数据，包括船艏向、速度（对地、对水）、航向、水深、风速风向、流速流向、主机/推进器转速、舵角、航路点等；
(2)活动告警、历史告警的显示、处理和管理，实现与BNWAS的连接，可将未处理告警进行升级。在设备状态及告警管理处可确认BNWAS发送的告警。告警升级/延伸时间可设置；
(3)提供对系统设备状态的实时监控和显示，包含传感器、工作站、网络通信状态等；
(4)可根据需要切换适应白天/夜间的亮度、对比度的显示模式，适用于各种光线下的航行；
(5)所有应用均配置告警窗口，简短显示告警内容，可在任意任务站实现对B类告警的确认、消音；
(6)集成中央告警管理HMI（活动告警、历史告警），为方便用户操作，将所有告警集中在同一个窗口进行展示和处理。
