一、工控机板卡
工控机板卡指的就是除主板以外的其它板子，一般指显卡、视频采集卡、运动控制卡、电视卡、MODEM卡。老式主板没有集成现在这么多的功能，以前板卡还指网卡、声卡等等。当然，也包括其它功能的扩展卡、转换卡。工控机板卡也可以理解为I/O设备，用来采集数据。比如在工控机上，板卡采集数据传给cpu，cpu经过处理后通过板卡将数据发出去。
二、板卡常见的几种安装方式
工控机板卡一般是插在工控机主板的pci槽或者pci-e槽上的，当然更早时期的工控机板卡是插在ISA槽上的。

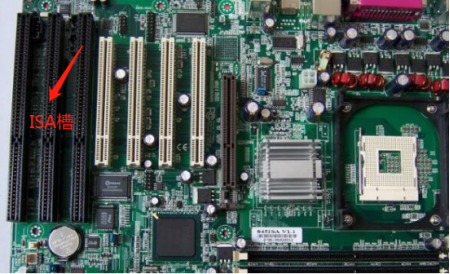

�。üた刂靼迳系腎SA槽位置）
ISA插槽指的是基于ISA总线的扩展插槽，颜色通常是黑色，它比PCI接口插槽要长些，处在工控机主板的最下端。是16位插槽，最大的传输率8MB/sec，可以外接显卡，声卡，网卡和一些所谓的多功能接口卡。但是现在ISA插槽已经很少了，主流用的就是pci槽。
PCI插槽指的是基于PCI局部总线的扩展插槽。它的颜色一般是乳白色，在主板上AGP插槽的下方，ISA插槽的上方。可插接内置Modem、内置ADSLModem、IEEE1394卡、IDE接口卡、RAID卡、视频采集卡等等的扩展卡。

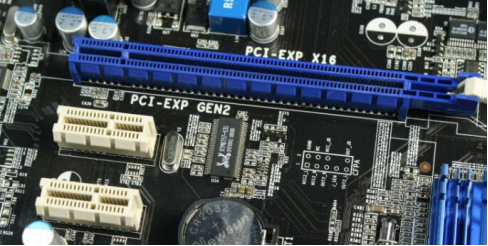

�。üた刂靼迳系腜CI-E插槽位置）
而PCI-Express是一种高速串行计算机扩展总线标准，这是由英特尔公司在2000年提出的，目的是为了替代旧的PCI，PCI-X和AGP总线标准。它的主要特点就是数据传输速率高，还有相当大的发展潜力，能够满足将来一段时间内出现的低速设备和高速设备的需求。
工控机主板上还有一种插槽MINIPCI-E。它是基于PCI-E总线的接口，主要用在笔记本和一些数码设备。它采用的是目前业内流行的点对点串行连接，这个产品广泛用笔记本电脑主板,如E-PC、Netbook及无线网卡，固态硬盘等设备。
三、工控机扩展板卡
1）PCI扩展语音卡

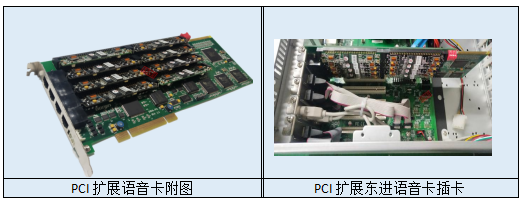

PCI扩展语音卡附图PCI扩展东进语音卡插卡
以上是工控机通过PCI扩展槽扩展东进语音卡示意图。
2）PCI扩展网口卡

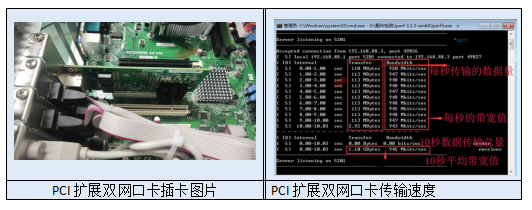

PCI扩展双网口卡插卡图片PCI扩展双网口卡传输速度
以上是工控机通过PCI扩展槽扩展双网口示意图及性能测试图。
3）PCIE扩展网口卡

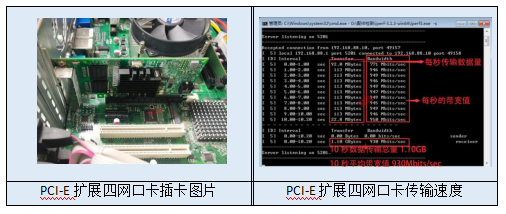

PCI-E扩展四网口卡插卡图片PCI-E扩展四网口卡传输速度
以上是工控机通过PCI-E扩展槽扩展四网口卡示意图及性能测试图。
4）PCI-E扩展显卡

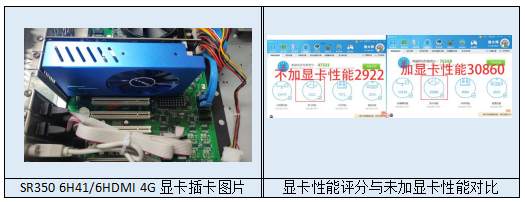

SR3506H41/6HDMI4G显卡插卡图片显卡性能评分与未加显卡性能对比
以上是工控机通过PCI-E扩展槽扩展显卡示意图及性能测试对比图。
以上就是工控机板卡机扩展后性能对比的小知识点，希望对您有所帮助。
