工控机是指专门用于工业自动化控制领域的计算机设备，广泛应用于机器人控制、智能制造、智能家居等领域。而工控机主板作为其核心部件之一，对工控机的性能和稳定性起着关键作用。本文将介绍工控机主板的硬件组成结构，主要包括芯片部分、接口部分和插拔部分。
第一：芯片部分

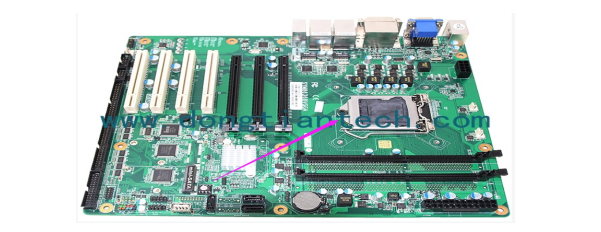

芯片部分是工控机主板的核心部件，包括北桥芯片、南桥芯片、BIOS芯片和CPU插槽等。
北桥芯片是主板的重要组成部分，它负责处理CPU和内存之间的数据传输，同时也控制着图形处理器和PCI总线。南桥芯片则主要负责I/O控制和数据传输，包括USB、SATA、网卡等。
BIOS芯片则是主板启动时的重要组成部分，其存储着系统启动所需的信息和程序。而CPU插槽则是主板上的一个接口，用于安装CPU。
�。ㄖ靼錍PU）
第二：接口部分

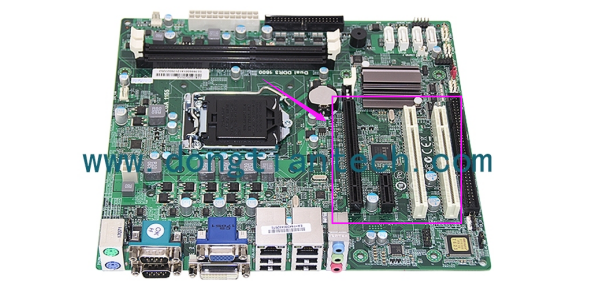

接口部分是主板上用于连接各种外设的接口组成，包括PCI、PCIe、USB、网卡、串口、并口、VGA、HDMI等接口。
PCI和PCIe接口则是工控机主板中用于扩展的重要接口，用于安装各种扩展卡，比如网卡、声卡、显卡等。USB接口则是主板上常用的外设接口，用于连接鼠标、键盘、打印机等设备。网卡接口则是用于连接网络的重要接口，串口和并口则是主板上的传统接口，用于连接各种老旧设备。
VGA和HDMI则是用于连接显示器的接口，VGA是一种老旧的接口，HDMI则是近年来逐渐流行的数字接口，支持更高的分辨率和更好的画质。
�。üた鼗涌冢�
第三：插拔部分

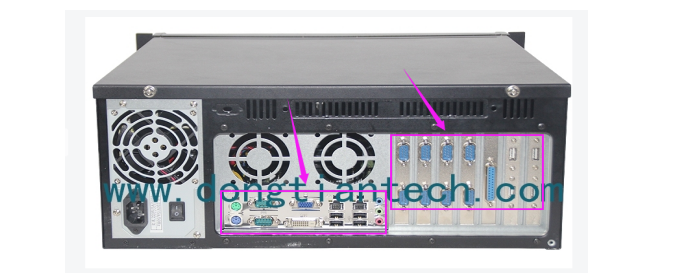

插拔部分是主板上用于安装硬件设备的插槽和接口，包括内存插槽、硬盘接口、显卡插槽、电源接口等。
内存插槽则是用于安装内存的接口，常见的有DIMM和SODIMM两种，常见的内存类型有DDR3和DDR4。硬盘接口则是用于安装硬盘的接口，常见的有SATA和M.2接口。显卡插槽则是用于安装独立显卡的插槽，常见的有PCI和PCIe接口。电源接口则是用于连接电源的接口，用于提供主板和其他硬件设备所需的电源。
�。üた鼗宀郏�
工控机主板的硬件组成结构包括芯片部分、接口部分和插拔部分。芯片部分是主板最核心的部件，其中CPU、北桥芯片、南桥芯片、BIOS等都起到了关键作用；接口部分包括了各种输入输出接口和扩展槽口，为工控机的各种输入输出和扩展提供了良好的支持；插拔部分主要是指主板上的内存插槽、硬盘插槽等，对主板的存储和扩展性起到了关键作用。了解这些部分的功能和作用，能够更好地理解和使用工控机，提高其性能和稳定性，为工业自动化控制领域的应用提供更加可靠的技术支持。
