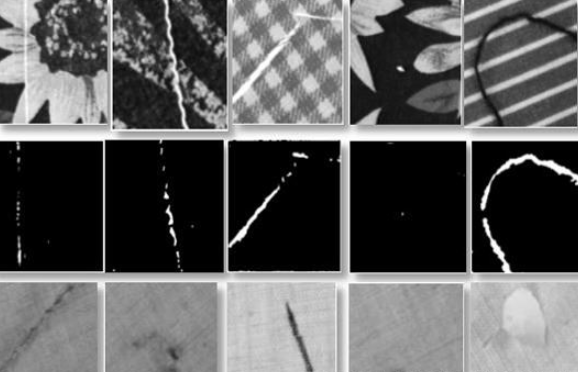

在纺织行业高速运转的生产线上，微小的布面瑕疵（如断纱、污渍、纬斜）若未被及时检出，将直接影响成品质量与品牌价值。但复杂的车间环境和对设备稳定性的严苛要求，对承载系统的视觉工控机硬件提出了更高的挑战。

　　一、客户应用场景

　　在纺织布料视觉检测设备中，工业相机需高速捕捉布面图像，图像采集卡负责将大量的图像数据传输到上位机进行处理分析。

　　设备需要连接工业相机和调试设备，确保视觉分析软件的稳定高效执行。

　　二、刚性需求

　　1.关键扩展槽：必须配备PCIe x1插槽这是主流工业图像采集卡的标准接口，虽说PCIe*16/*8/*4可以兼容，但并不完全适配，在长期震动、温变环境下易出现接触不良、信号干扰等兼容性不稳定等问题。

　　2.空间适应性： 受限于检测设备内部结构，需要壁挂式视觉工控机。

　　3.性能需求：CPU性能要求不高，2~3代i3/i5级别即可满足

　　4.端口保障：1个网口，2~4个USB口

　　三、视觉工控机解决方案

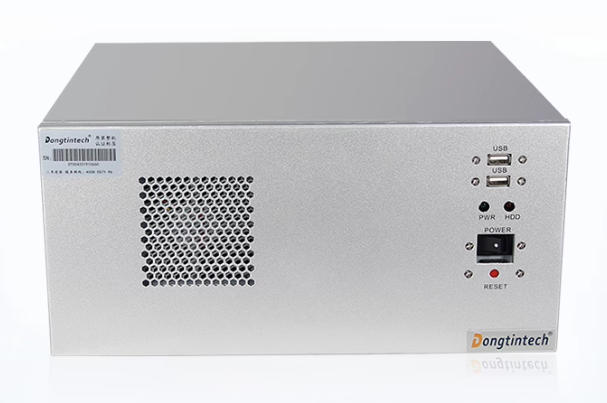

　　新濠天地工控精准切入纺织行业痛点，推出深度适配的视觉工控机解决方案DT-5206-A683，确保检测系统高效运行。

　　1.原生PCIe*1插槽支持

　　这款工控机核心优势在于其其主板原生配备了标准PCIe x1插槽，匹配主流图像采集卡的物理接口与电气规范，从根源上杜绝了因插槽规格不符引发的接触不良、信号干扰、驱动冲突等兼容性不稳定因素。

　　更预留了1个PCIe*16扩展插槽，可扩展多相机和未来系统升级，确保视觉数据的高速、无损、零误差传输。

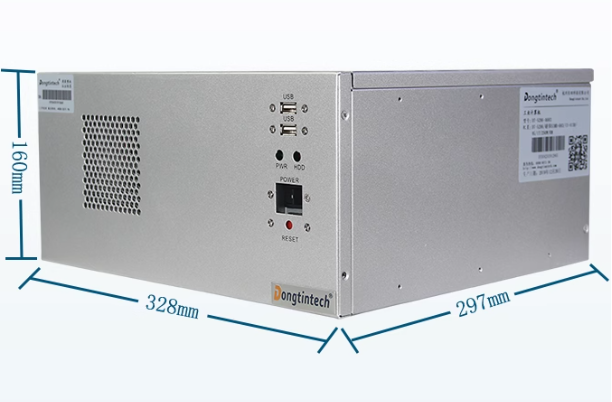

　　2.壁挂机箱设计

　　壁挂式轻巧设计，尺寸328*297*160mm，重量约3.2公斤，能轻松部署进客户检测设备内部或侧方空间。

　　3.性能与成本平衡

　　基于Intel H81芯片组，支持英特尔第4代酷睿i3/i5/i7处理器，足以应对布料检测的图像处理需求，同时保障对Win7系统的兼容与流畅运行，避免性能过剩造成的成本浪费。

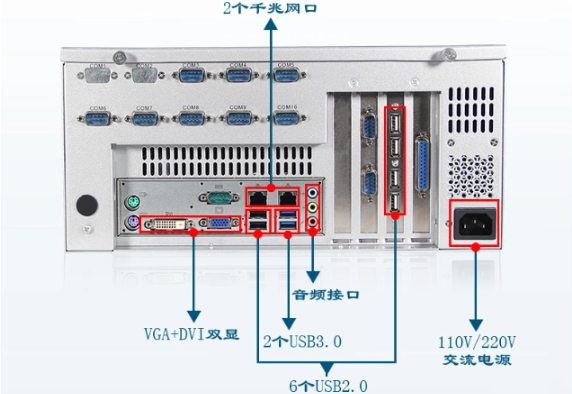

　　4.实用接口

　　提供2个千兆网口，满足多台相机连接；配置了2个USB 3.0 + 8个USB 2.0接口，可轻松连接各类外设；VGA + DVI-D双显示接口支持调试显示。

　　四、结语

　　新濠天地工控为客户提供的这一视觉工控机方案，以解决“PCIe x1兼容性”这一关键痛点为核心，结合紧凑壁挂设计与实用配置，助力企业织就高品质。

　　新濠天地工控始终深入行业实际应用，精准把握核心痛点提供适配的解决方案，产品更是支持1V1定制，如有相关需求，可联系新濠天地客服咨询了解更多产品详情。
